关于建筑节水与绿色建筑配套发展

——模块化排水及户内中水集成系统技术路线述略

■王凤蕊 李保平

一、节水减污是绿色建筑和城市可持续发展的必然选择

城市节水是解决水资源供需矛盾、提升水环境承载能力、应对城市水安全问题的重要举措，对支撑新型城镇化战略实施和社会主义生态文明建设具有重要意义。党中央、国务院高度重视城市节水工作。习近平总书记近期要求深入开展节水型城市建设，使节约用水成为每个单位、每个家庭、每个人的自觉行动。《国务院关于加强城市基础设施建设的意见》（国发[2013]36号）提出加快推进节水城市建设。为贯彻落实中央精神，践行节水优先、空间均衡、系统治理、两手发力的治水思路，充分利用城市规划、建设和市政公用管理及其服务平台，推动城市节水工作，住房和城乡建设部、国家发展和改革委员会发出了《关于进一步加强城市节水工作的通知》（建成【2014】114号）提出：

严格落实节水“三同时”制度。新建、改建和扩建建设工程节水设施必须与主体工程同时设计、同时施工、同时投入使用。城市建设（城市节水）主管部门要主动配合相关部门，在城市规划、施工图设计审查、建设项目施工、监理、竣工验收备案等管理环节强化“三同时”制度的落实。

积极推广建筑中水利用。广泛开展绿色建筑行动，鼓励居民住宅使用建筑中水，将洗衣、洗浴和生活杂用等污染较轻的灰水收集并经适当处理后，循序用于冲厕，提高用水效率。单体建筑面积超过2万平方米的公共建筑，有条件的地区保障性住房等政府投资的民用建筑应建设中水设施。

大力开展节水小区、单位、企业建设。要按照国家节水型城市考核标准、节水型企业评价等有关标准，全面开展节水型居民小区、节水型单位、节水型企业建设活动，使节水成为每个单位、每个家庭、每个人的自觉行动。

二、节水惜水刻不容缓

今年全国13省份遭旱灾4800万人受灾直接经济损失212亿元

据民政部网站消息，今年6月以来，华北、黄淮、西北、东北、西南部分地区高温少雨，遭受干旱灾害，河北、山西、内蒙古、辽宁、江苏、安徽、山东、河南、湖北、重庆、四川、陕西、宁夏13省（自治区、直辖市）359个县（市、区、旗）4849.3万人受灾，499.9万人因旱需生活救助，其中因旱饮水困难需救助343.9万人；354.8万头（只）大牲畜饮水困难；农作物受灾面积6228.6千公顷，其中绝收613.8千公顷；直接经济损失212.7亿元。截至8月7日9时统计，分省灾情如下。

据河北省民政厅报告，张家口、承德、唐山等7市24个县（市）258.3万人受灾，3.9万人因旱需生活救助，其中因旱饮水困难需救助5500余人；9.5万头（只）大牲畜饮水困难；农作物受灾面积299.8千公顷，其中绝收24千公顷；直接经济损失8.9亿元。

据山西省民政厅报告，大同、晋城、临汾3市5个县35.7万人受灾，6100余人因旱需生活救助，其中因旱饮水困难需救助6100余人；3400余头（只）大牲畜饮水困难；农作物受灾面积66.1千公顷，其中绝收1.7千公顷；直接经济损失1.6亿元。

据内蒙古自治区民政厅报告，赤峰、乌兰察布、阿拉善等10市（盟）46个县（市、区、旗）231.4万人受灾，101万人因旱需生活救助，其中因旱饮水困难需救助42.6万人；217.1万头（只）大牲畜饮水困难；农作物受灾面积1047千公顷，其中绝收178.1千公顷；直接经济损失28.5亿元。

据辽宁省民政厅报告，朝阳、阜新、大连等5市28个县（市、区）267.4万人受灾，9300余人因旱需生活救助，其中因旱饮水困难需救助9300余人；1600余头（只）大牲畜饮水困难；农作物受灾面积548.8千公顷，其中绝收85.4千公顷；直接经济损失29.6亿元。

据江苏省民政厅报告，徐州、连云港、宿迁3市12个县（市、区）475.1万人受灾；农作物受灾面积356.9千公顷，其中绝收34.3千公顷；直接经济损失9.7亿元。

据安徽省民政厅报告，宿州、亳州2市6个县（区）420.7万人受灾，8.1万人因旱需生活救助，其中因旱饮水困难需救助8.1万人；农作物受灾面积504.3千公顷，其中绝收12.3千公顷；直接经济损失7.3亿元。

据山东省民政厅报告，淄博、潍坊、烟台等8市29个县（市、区）542.4万人受灾，24.2万人因旱需生活救助，其中因旱饮水困难需救助19.5万人；2.8万头（只）大牲畜饮水困难；农作物受灾面积565.5千公顷，其中绝收73.9千公顷；直接经济损失39亿元。

据河南省民政厅报告，洛阳、焦作、平顶山等12市89个县（市、区）1426.3万人受灾，93.5万人因旱需生活救助，其中因旱饮水困难需救助88.7万人；16.2万头（只）大牲畜饮水困难；农作物受灾面积1580.4千公顷，其中绝收74.8千公顷；直接经济损失40.1亿元。

等全国近二十个省、市（区）民政部均陆续呈报，全国60%以上的城乡，截止8月份，大面积出现了干旱、缺水，城乡人、畜饮水难的紧迫问题。无论城乡，节水、惜水问题，已刻不容缓。应在城乡绿色建筑发展中，切实把“节水”作为具体，实在而又比较尖锐突出的问题，列入“四节一环保”的主体任务与评价标准。

三、推广普及模块化排水及户内中水集成系统是贯彻落实全民节水、人人行动的重要途径

模块化同层排水节水（户内中水）系统是指将卫生洁具的排水横支管集成为模块，集同层排水与废水收集、储存、过滤、回用冲厕为一体的节水装置系统。该系统将卫生间同层排水、户内中水、单立管系统集成为三位一体的整体系统产品，设计模块化、生产工厂化、现场装配化。综合解决了当前卫生间排水系统存在的“渗漏、返臭、堵塞、噪音、污染和浪费”质量通病；将洗衣、洗浴和生活杂用等污染较轻的灰水收集并经适当处理后，循序用于冲厕，提高用水效率，冲厕不用自来水，节水减污效果高达生活用水总量的30%以上，体现了以人为本的设计理念和循环利用的节约思想。是一种新型的建筑中水形式，已列入2014年国家科技惠民计划，享受国家节能节水税收优惠政策。被多地政府做为贯彻落实新建、改建、扩建工程“节水三同时”的技术措施在推广普及。

1.节水原理

节水原理图

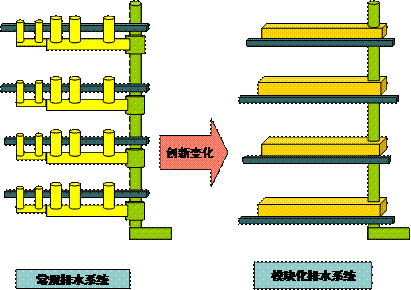

系统对比图

2.产品主要功能及特点

（1）采用模块化集成技术和户内废、污水分管分流排放措施，综合解决了卫生间管道系统漏、臭、堵、噪声等对室内环境空气的污染问题；同层排水，划清户界，满足《物权法》要求。环境美观。

（2）采取智能分类识别技术，对户内排水自动识别和收水水质自动处理回用，水质达标，实现户内中水冲厕，节水率高达30%以上。

（3）户内中水无管网回用，入住即通，无污染风险（疾病传播、中水倒流污染自来水）安全可靠，运行费用低，每月仅用1度电，节水省钱。使用方便，操作简单，维护量小。

（4）产品采用UPVC整体成型，与建筑同寿命；

（5）满足个性化户型布置要求，按施工图布局进行配套产品模块生产，现场组装简单；

（6）智能排水、舒适节水、自动保洁，不改变现有生活习惯。

3.产品规格型号

四、技术成熟技术标准体系基本完善具备推广普及条件

建设部建设事业《十一五技术公告》第82项“模块化同层排水节水系统”是一种户内优质杂排水回用“非传统水源”利用节水方式，自2005年开始在河南、山东、河北、新疆、安徽、山西等多个省、市推广应用。目前已经完成了15个省市标准图集的编制，中国工程建设标准化协会标准《模块化同层排水节水系统应用技术规程》（CECS320:2012）在2012年11月1日颁布实施；国标图集《住宅卫生间》14J914-2已经由中国建筑标准设计院编制完成并发布。该技术已经有9年的实际工程应用经验，有600多万平米的工程应用量，通过了湖南大学高塔试验测试，是一种特殊单立管系统，排水能力为10L/S。

该技术经过了以下论证和评估：

1、2004年10月，河南省科技厅组织的“科技成果鉴定”；

2、2012年4月，中国工程建设协会组织，邀请了全国建筑给水排水专家委员会专家，对该技术进行论证，并审查《模块化同层排水节水系统应用技术规程》送审稿。

3、2013年8月，北京市保障办邀请北京市及住建部专家对《北京市保障房应用模块化同层排水节水分户中水系统技术导则》进行审查；

4、2013年8-9月，中国人民解放军疾病预防控制所卫生学评价中心对水质安全进行评价，完成《模块化排水节水分户中水系统水质安全性评价报告》；

5、2013年9月，住保办组织召开《模块化排水节水分户中水系统水质安全水质安全性》论证会；

6、2014年10月，中国建筑设计研究院对该系统进行了全寿命周期经济型评估，完成《模块化排水节水分户中水系统节水减排量评价结果》报告。

7、2014年3月，住房和城乡建设部建筑与科技节能司对该技术进行专家验收论证。

8、2014年3月，中国城市科学研究会发布“模块化排水及户内中水集成系统技术”。

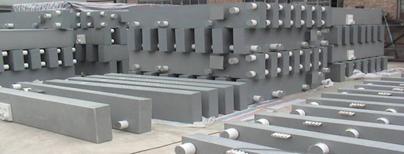

样品展示

（作者单位：王凤蕊 中国城科会节水研究中心；李保平 河南省城科会生态城市与绿色建筑委员会)
